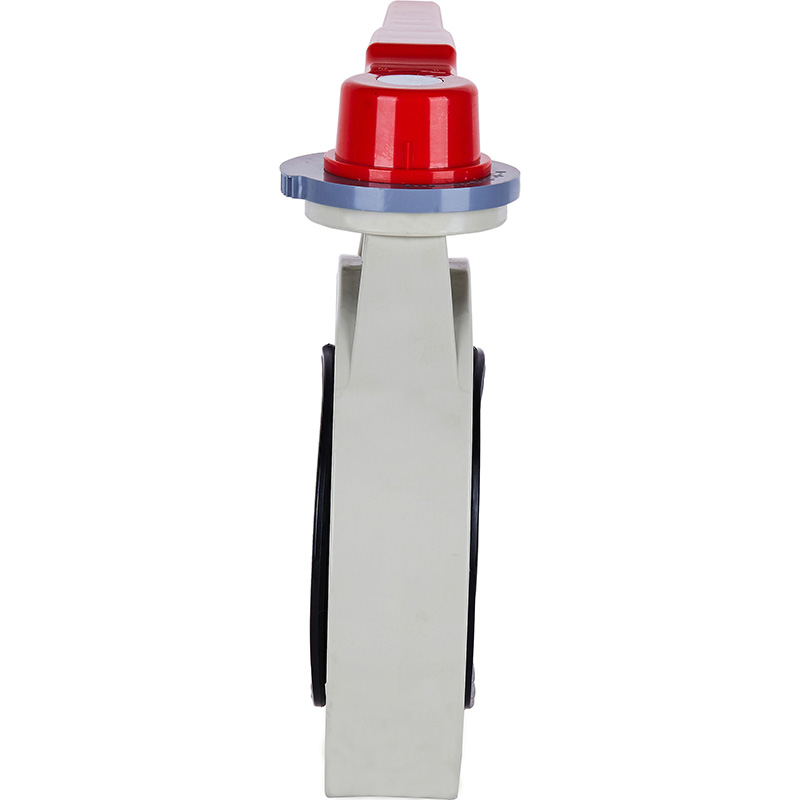

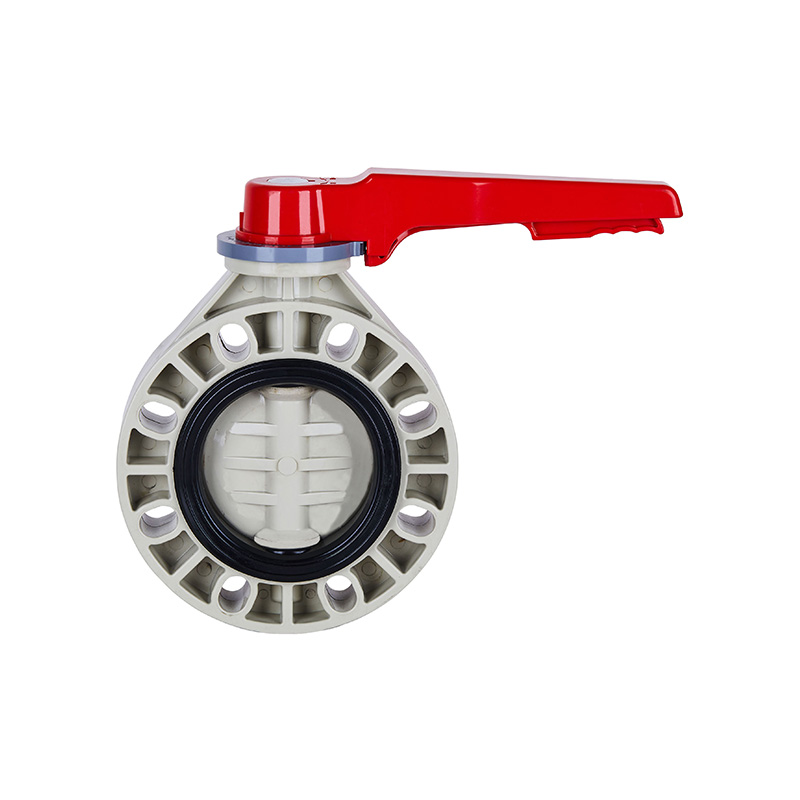

Supapă fluture cu mâner PPH tip B DN40-200

Supapă fluture cu mâner PPH tip B DN40-200

Supapă fluture tip roată manuală FRPP/Rpp Etanșare centrală manuală Sigilată moale DN40-DN150 Supapă cu mâner cu pârghie din plastic pentru uz industrial și casnic

Mod de conducere: Manual

Formă de conectare: napolitană

Structura: Etanșare centrală

Forma sigiliului: Sigilat forțat

Tijă supapă: normală

Presiune de lucru: presiune joasă (Pn<1.6mpa)

Temperatura de lucru: Temperatura normala (-40°C

Material de suprafață de etanșare: etanșat moale

Aplicație: Utilizare industrială, Utilizare industrială a apei, Utilizare casnică

Tijă: oțel, oțel inoxidabil

Marcă comercială: KXPV

Specificație: DN40-DN150

Origine: Beilun Ningbo China

Cod HS: 8481804090

PREV：Supapă fluture cu mâner tip B CPVC DN40-200
NEXT：PVDF Supapă fluture tip roată manuală 0086 180 6712 3173 Contactează-ne
  • Descriere
  • Informații suplimentare
  • Principalele caracteristici structurale

    1. Supapa este mică și ușoară, ușor de dezasamblat și reparat și poate fi instalată în orice poziție.

    2. Structura este simplă și compactă, iar cuplul de operare este mic, iar rotația de 90° este deschisă rapid.

    3. Caracteristicile curgerii tind să fie drepte, iar performanța de reglare este bună.

    Tabelul Materialului Piesei

    Nu.

    Nume

    Material

    1

    Cap de mâner

    Material aliaj

    2

    Piuliță hexagonală

    Oțel, oțel inoxidabil

    3

    Roata de mână

    Material aliaj

    4

    Tulpina

    Oțel, oțel inoxidabil

    5

    Primăvară

    Oţel

    6

    Reglați placa de poziționare

    Material aliaj

    7

    Pin

    Oţel

    8

    Tija de localizare

    Material aliaj

    9

    Corp

    FRPP, PVDF, CPVC, UPVC, PPH

    10

    Cauciuc de etanșare

    EPDM,FPM

    11

    Disc

    FRPP, PVDF, CPVC, UPVC, PPH

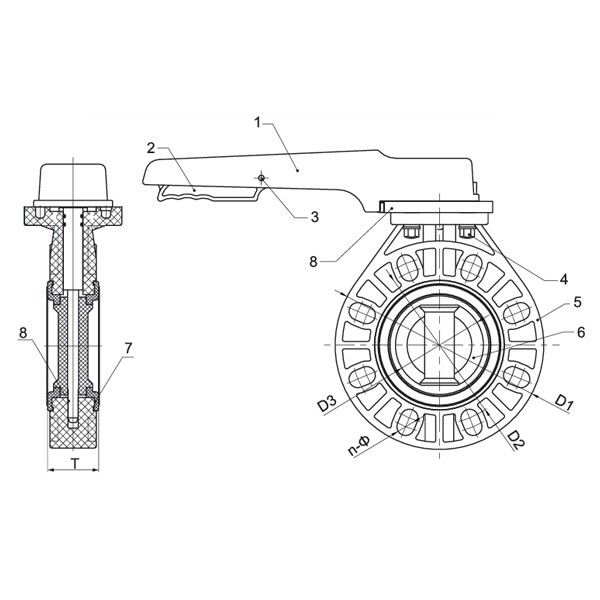

    Desen detaliu ansamblu valvă fluture mâner

    Tabelul Materialului Piesei

    NU.

    Numele pieselor

    Material

    Cant.

    1

    Mâner

    Material din aliaj

    1

    2

    Rod de localizare

    Material din aliaj

    1

    3

    Placa de pozitionare

    Material din aliaj

    1

    4

    Cupa cu nuci

    FRPP

    4

    5

    Corp

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    Disc

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Garnitura de cauciuc

    EPDM, FPM

    1

    8

    Tulpina

    Oțel, oțel inoxidabil

    1

    9

    Pin

    Stell

    1

    Lista de dimensiuni

    DN

    D1

    D2

    D3

    T

    n-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
