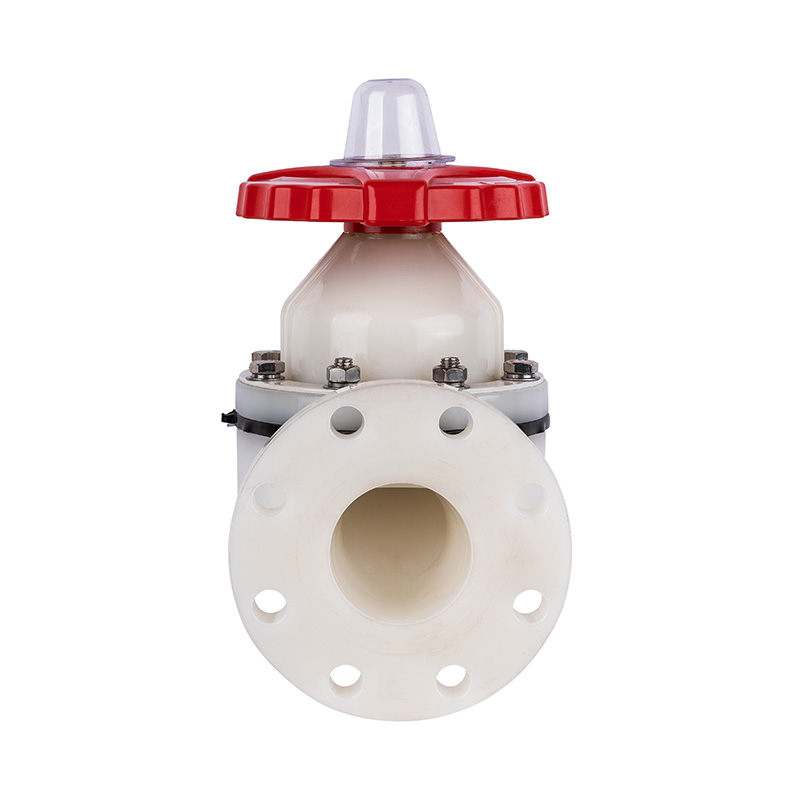

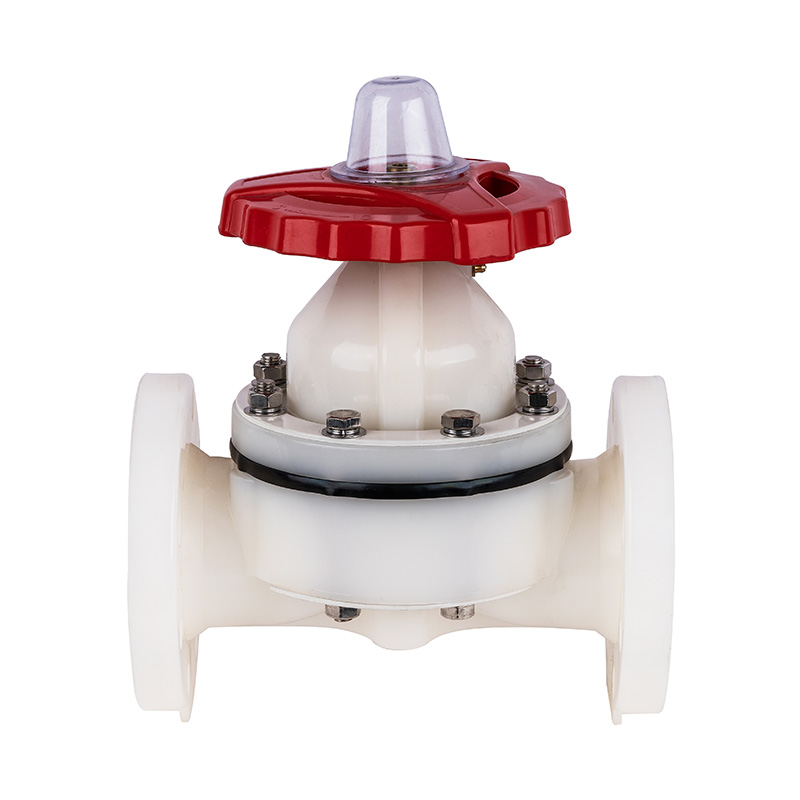

Supapă cu diafragmă tip flanșă PVDF DN15-300

Supapă cu diafragmă tip flanșă PVDF DN15-300

O nouă flanșă PVDF de calitate excelentă capete 1 cale, albă, presiune medie, certificat ISO9001, supapă cu diafragmă pentru industria chimică

Număr model: G41F-10F

Culoare:Alb

Aplicație: generală

Material: PVDF

Temperatura mediului: temperatură ridicată, temperatură medie

Presiune: presiune medie

Putere: Manual

Media: acid

Dimensiunea portului: DN15-DN300

Structura: diafragma

Nume produs: supapă cu diafragmă

Conexiune: capete de flanșă

Certificat: ISO9001

Mediu: acid

Presiune de lucru: 0-10 bar

Tip supapă: 1 cale

Etanșare: EPDM F46

Timp de livrare: 7 zile

MOQ: 1 bucată

0086 180 6712 3173 Contactaţi-ne
PREV：Supapă cu diafragmă tip flanșă PPH DN15-300
NEXT：Supapă cu diafragmă tip flanșă CPVC DN15-300
  • Descriere
  • Informații suplimentare
  • Principalele caracteristici structurale

    1. Diafragma de etanșare este fabricată din F46 sau PFA, numărul de pliuri este ≥120000 de ori, iar rezistența la coroziune este echivalentă cu F4.

    2. Adoptarea structurii de ridicare cu șurub, forța de deschidere și închidere este uriașă, iar stabilitatea este bună.

    Lista legată de temperatura aplicației

    Material Temperatura medie°C Material Temperatura medie°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

    Desen de detaliu al ansamblului supapei cu diafragmă

    Nu. Nume Material
    1 Limită de acoperire CA
    2 Stud Oțel, oțel inoxidabil.
    3 Piuliță de reținere FRPP
    4 Mașină de spălat FRPP
    5 roată Material aliaj
    6 Platon Oțel, oțel inoxidabil
    7 Stud cu două capete și piuliță Oțel, oțel inoxidabil
    8 Capota FRPP、PVDF、UPVC、CPVC、PPH
    9 Jug Nut Oțel Ht300
    10 Tulpina Oțel, oțel inoxidabil
    11 Disc FRPP, PVDF, UPVC, CPVC, PPH, oțel, oțel inoxidabil, C.I.FRP
    12 Flim EPDM, FPM
    13 Diafragmă F46.PFA
    14 Corp FRPP、PVDF、UPVC、CPVC、PPH
    15 Platon Oțel, oțel inoxidabil

    Lista presiunii de lucru și temperaturii de lucru

    Calibru/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Lista de dimensiuni

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Urmăriți prezentarea generală
Supapă cu diafragmă tip flanșă PVDF DN15-300

Să-ți duci visul în lume Calitatea este viață

Suntem o companie lider în acest domeniu, oferim soluții specifice fiecărui client
O supapă cu diafragmă este un tip de supapă care utilizează o diafragmă flexibilă pentru a separa trecerea fluxului de mecanismul de operare al supapei. Diafragma, care este de obicei realizată din cauciuc sau alt material flexibil, este conectată la o tijă care trece prin corpul supapei. Când tija este deplasată în sus sau în jos, aceasta comprimă sau decomprimă diafragma, care la rândul său deschide sau închide pasajul de curgere.
Supapele cu diafragmă sunt adesea folosite în aplicații în care este nevoie de a izola trecerea curgerii de mecanismul de funcționare al supapei pentru a preveni contaminarea sau scurgerea. Sunt utilizate pe scară largă în industria chimică, farmaceutică, alimentară și a băuturilor. De asemenea, este utilizat pe scară largă în camerele curate, aplicațiile sanitare și sterile. Ele pot fi utilizate și în aplicații în care fluidul controlat este abraziv sau corosiv, deoarece diafragma poate fi realizată din materiale rezistente la aceste condiții.
Supapele cu diafragmă sunt proiectate pentru a oferi o durată lungă de viață și un cost redus de proprietate. Sunt disponibile o gamă largă de materiale, conexiuni și teste de debit. Supapele cu diafragmă oferă un compromis excelent între fiabilitate, cost și performanță.
