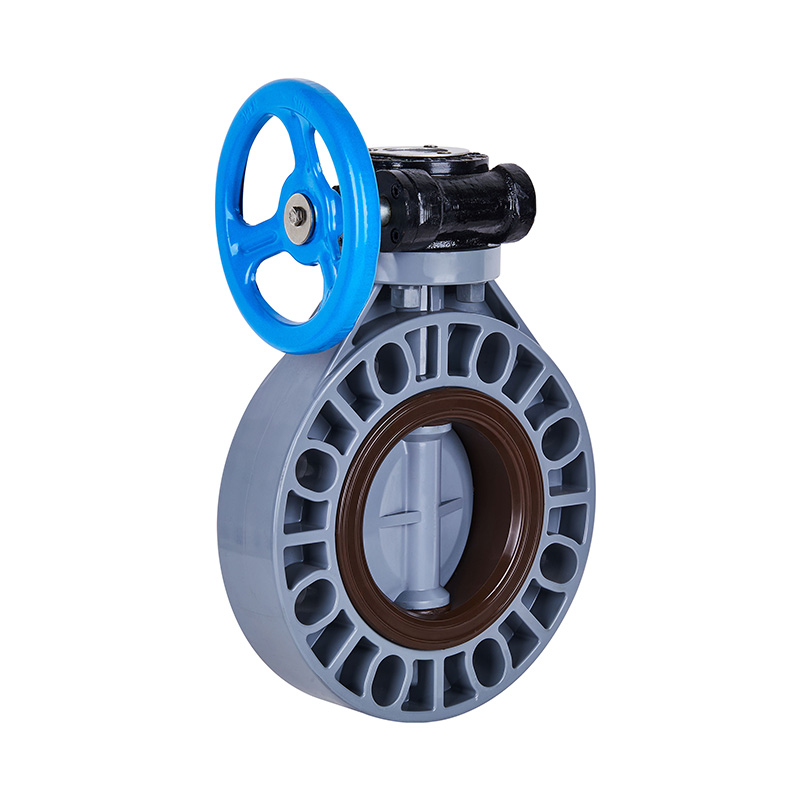

Supapă fluture PVC-C D371X-10V DN40-1000 40A-1000A JIS Standard

Supapă tip fluture DN40-1000, personalizat, nou-nouț, cu angrenaj melcat PVC-C, roată netedă, gri, DIN, JIS, standard ANSI, supapă din plastic cu capăt cu flanșă de 4 inci
Nume de marcă: KXPV
Model: D371X-10V
Aplicație: generală
Material: plastic
Culoare: Gri, Negru, Roșu
Temperatura suportului: ridicată, medie
Presiune: medie
Alimentare: manuală
Media: Acid
Dimensiunea portului: DN40-1000
Construcție: Fluture
Material caroserie: PVC-C
Conexiune: Capăt cu flanșă
Standard: GB/T27725
Aplicație: industrială
Temperatura de funcționare: -20°C până la 95°C
Timp de livrare: 7 zile
Cantitate minima de comanda: 1 bucata

Clasa de presiune: 1.0Mpa(10bar)

Caracteristici structurale ale produsului
1. Supapa este compactă și ușoară, ușor de dezasamblat și întreținut și poate fi instalată în orice poziție.
2. Structură simplă și compactă cu cuplu de operare scăzut, permițând o rotație rapidă de 90° pentru deschidere rapidă.
3. Caracteristici de curgere liniară cu performanțe excelente de reglare

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

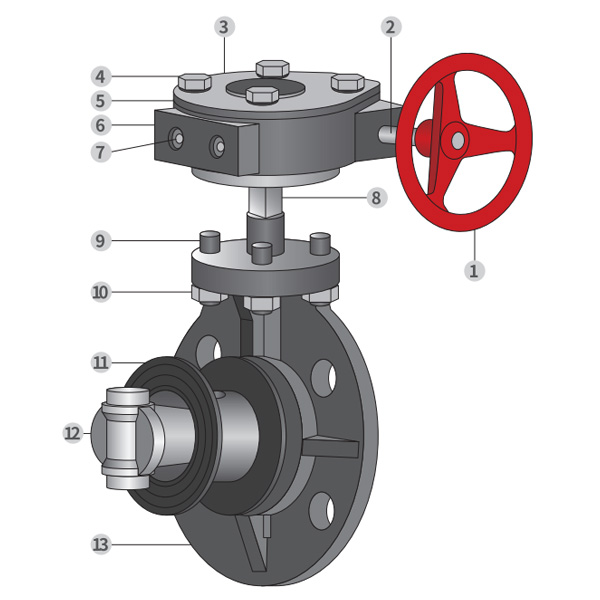

Tabelul Materialului Piesei

Nu.

Nume

Material

1

roată fontă, aliaj de aluminiu

2

Ursul cu roți melcat Oțel

3

Ipate de date Aluminiu

4

Șurub hexagonal Oțel,StainlessSteel

5

Capac angrenaj melcat fontă, aliaj de aluminiu

6

Unelte melcate fontă, aliaj de aluminiu

7

Surub de limitare Oțel,StainlessSteel

8

Tulpina Oțel,StainlessSteel

9

Stud cu două capete Oțel,StainlessSteel

10

Piuliță hexagonală Oțel,StainlessSteel

11

Cauciuc de etanșare EPDM,FPM
12 Placă de supapă FRPP, PVDF, PVC-C, PVC-U, PPH
13 Corpul FRPP, PVDF, PVC-C, PVC-U, PPH

Desen de detaliu al ansamblului supapei fluture tip angrenaj melcat

Tabelul Materialului Piesei

NU.

Numele pieselor

Material

Cant.

1

roată fontă

1

2

Unelte melcate fontă

1

3

Pin Oțel

1

4

Cupa cu nuci FRPP

4

5

Corpul FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Placă de supapă FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Cauciuc de etanșare EPDM, FPM

1

8

Tulpina Oțel,StainlessSteel

1

Lista de dimensiuni

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 inchi) 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32 inchi) 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 inchi) 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
