| Lista legată de temperatură a aplicației |
| Material | Temperatura medie℃ | Material | Temperatura medie℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~ 95℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~ 120℃ | PPH | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~ 150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Caracteristici structurale ale produsului |
1. Diafragma de etanșare este realizată din F46 sau PFA, cu o rezistență la pliere de ≥ 120.000 de ori și rezistență la coroziune comparabilă cu F4.
2. Mecanismul de ridicare cu șurub asigură un cuplu scăzut de deschidere și închidere și o stabilitate excelentă.
3. Servomotorul poate fi controlat de la distanță printr-un computer sau centru de control, controlând debitul și debitul mediului prin deschiderea și închiderea supapei. Acest lucru oferă confort și viteză mai mare, reduce costurile cu forța de muncă și asigură siguranța lucrătorilor la fața locului.

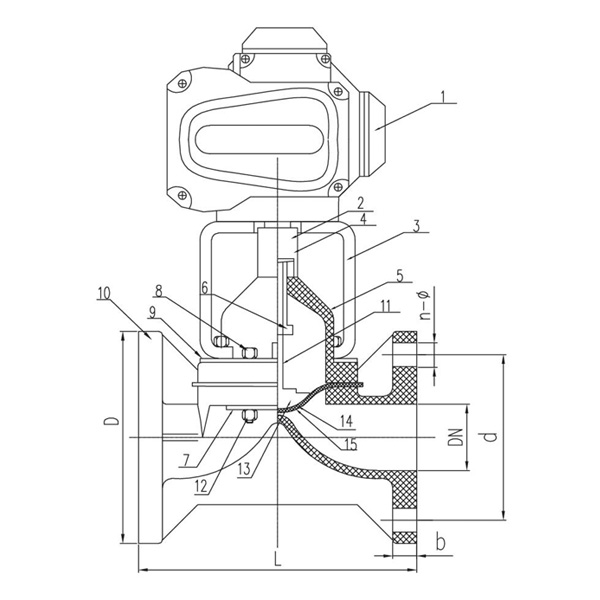

| Tabelul Materialului Piesei |
| Nu. | Număr | Material | Cant. | |||||||||||||||||||||||||
| 1 | Servomotor electric | Aliaj de aluminiu | 1 | |||||||||||||||||||||||||
| 2 | Biela | Oțel | 2 | |||||||||||||||||||||||||
| 3 | Suport actuator electric/pneumatic | Fier de călcat | 1 | |||||||||||||||||||||||||
| 4 | Pin de conectare | Oțel | 1 | |||||||||||||||||||||||||
| 5 | Capota | PPH、PVC-C、PVC-U、PVDF、FRPP | 1 | |||||||||||||||||||||||||
| 6 | Nucă de ulcior | Oțel SS, cupru | 1 | |||||||||||||||||||||||||
| 7 | Platon | Q345, oțel SS | 2 | |||||||||||||||||||||||||
| 8 | Șurub | Oțel,Stainless Steel | 4 | |||||||||||||||||||||||||
| 9 | Platon | Q345, oțel SS | 2 | |||||||||||||||||||||||||
| 10 | Corpul | PPH、PVC-C、PVC-U、PVDF、FRPP | 1 | |||||||||||||||||||||||||
| 11 | Tulpina | Oțel,Stainless Steel | 1 | |||||||||||||||||||||||||
| 12 | Capac de piuliță | Oțel,Stainless Steel | 4 | |||||||||||||||||||||||||
| 13 | Placă de supapă | PPH, PVC-C, PVC-U FRPP, PVDF/fontă | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM,FPM | 1 | |||||||||||||||||||||||||
| 15 | Diafragma | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Lista de dimensiuni |
| Caietul de sarcini | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
