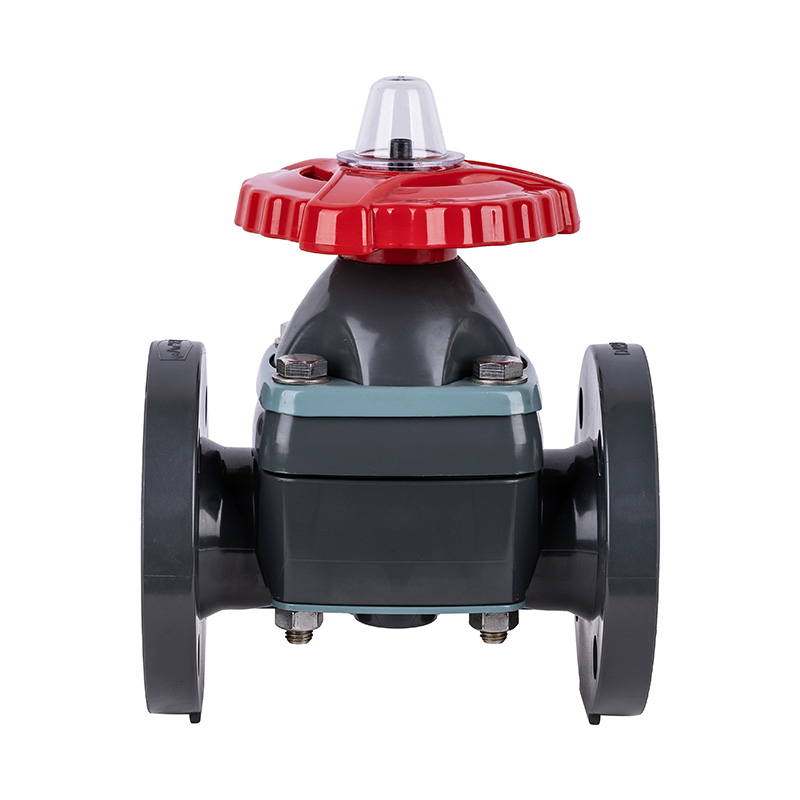

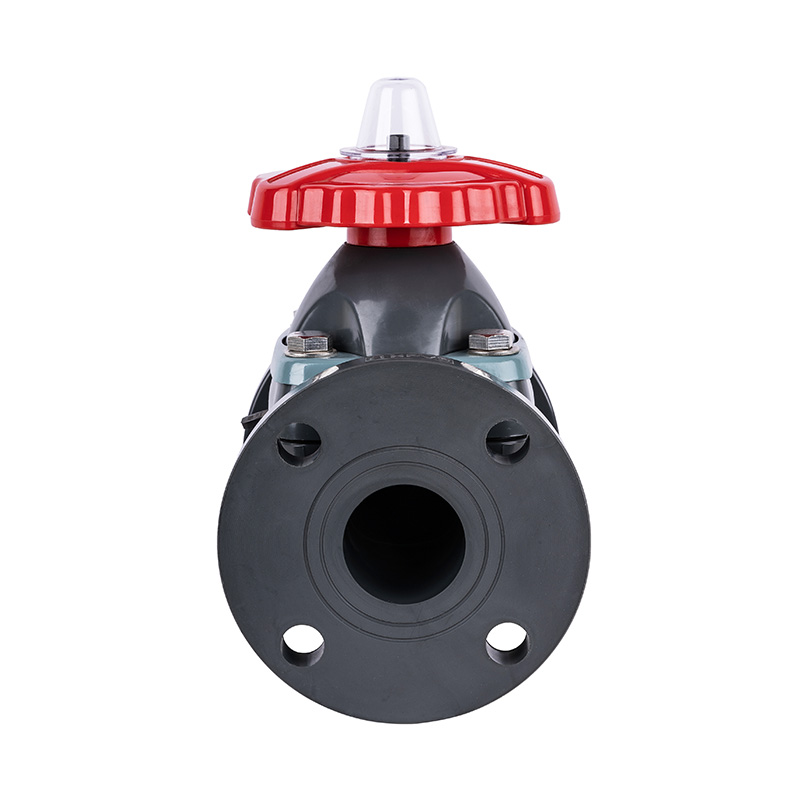

Supapă cu diafragmă tip flanșă FRPP G41F-10S DN15-300 GB Standard

Supapă cu diafragmă tip flanșă FRPP G41F-10S DN15-300 GB Standard

Preț de fabrică de înaltă calitate, plastic de reducere a presiunii, capete cu flanșă dublă FRPP, supapă cu diafragmă cu 1 cale
Dimensiuni porturi: DN15-DN300
Număr de model: G41F-10S
Aplicație: generală
Material: plastic
Temperatura suportului: temperatură ridicată, temperatură medie
Presiune: presiune medie
Putere: manuala
Media: Acid
Structura: Diafragma
Nume produs: supapă cu diafragmă FRPP
Conexiune: capete de flanșă
Certificat: ISO9001
Clasa de presiune: 1.0Mpa（10bar）
Tip supapă: 1 cale
Etanșare: EPDM F46
Timp de livrare: 7 zile
MOQ: 1 bucată

Contactați-ne
PREV：PPH G41F-10S Supapă cu diafragmă tip flanșă DN15-300 GB Standard
URMĂTORUL：Nici un articol următor
Caracteristici structurale ale produsului
1. Diafragma de etanșare este realizată din F46 sau PFA, numărul de pliuri este ≥120000 de ori, iar rezistența la coroziune este echivalentă cu F4.
2. Adoptarea structurii de ridicare cu șurub, forța de deschidere și închidere este uriașă, iar stabilitatea este bună.

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Desen de detaliu al ansamblului supapei cu diafragmă
Nu. Nume Material
1 Limită de acoperire AS
2 Stud Oțel, oțel inoxidabil
3 Piuliță de reținere FRPP
4 Mașină de spălat FRPP
5 roată Material aliaj
6 Platon Oțel, oțel inoxidabil
7 Stud cu două capete și piuliță Oțel, oțel inoxidabil
8 Capota FRPP, PVDF, PVCC, PVC-U, PPH
9 Jug Nut Otel, cupru Otel Ht300
10 Tulpina Oțel, oțel inoxidabil
11 Placă de supapă fontă、FRPP,PVDF,PVC-U,PVC-C,PPH、
Oțel, oțel inoxidabil、C.1.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Corpul FRPP, PVDF, PVCC, PVC-U, PPH
15 Platon Oțel, oțel inoxidabil

Lista presiunii de lucru și temperaturilor de lucru

Calibru/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Lista de dimensiuni

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
