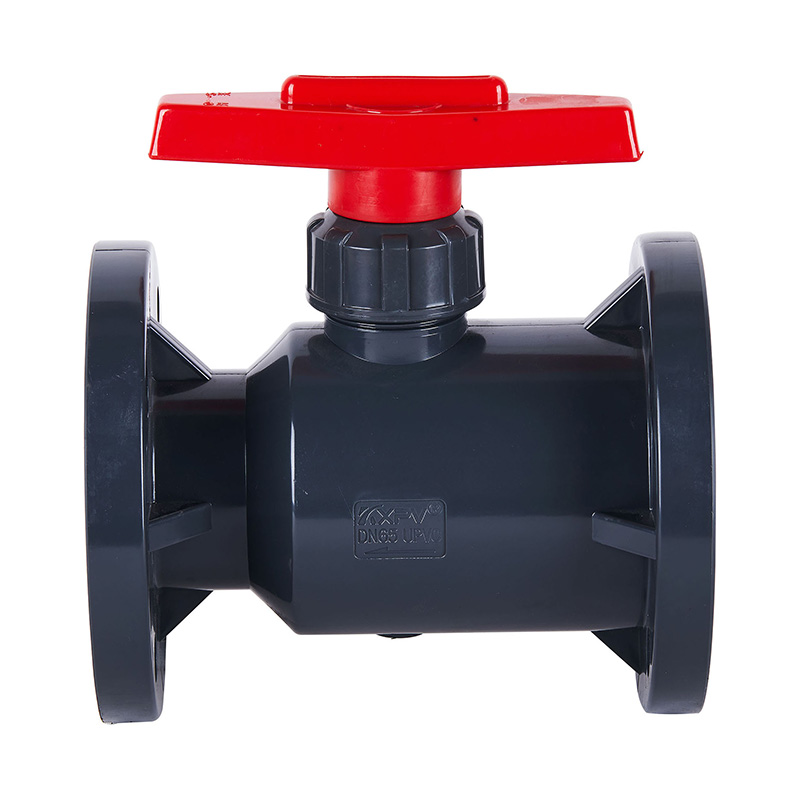

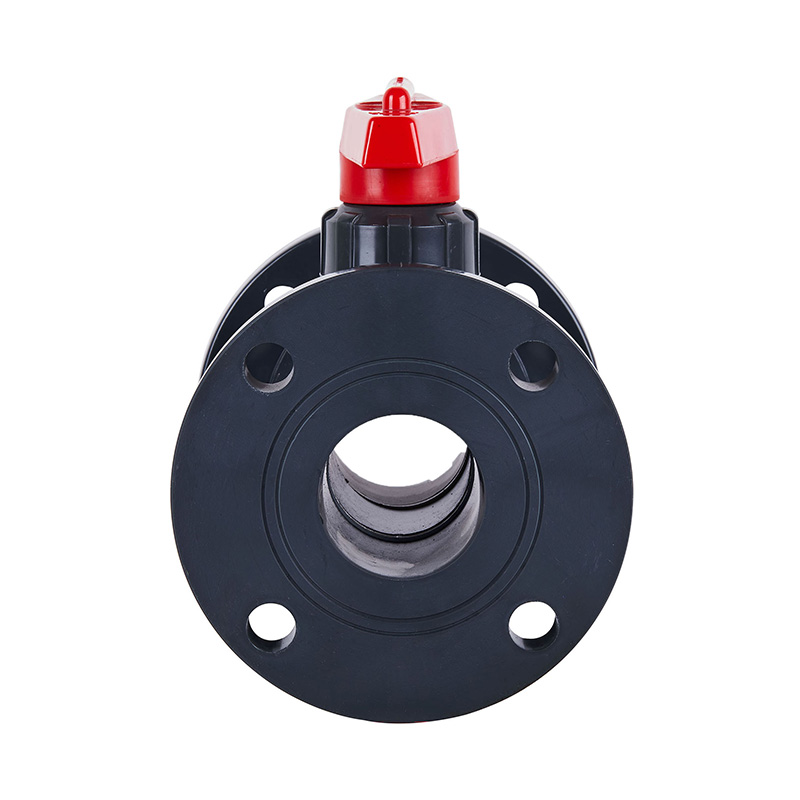

Supapă cu bilă cu flanșă UPVC DN15-300

Supapă cu bilă cu flanșă UPVC DN15-300

Supapă cu bilă cu flanșă UPVC de calitate superioară, rezistentă la temperaturi înalte, PVC, standard ANSI, supape din plastic sanitar industrial

Model NR.:Q41F-10U

Material: Plastic

Forma de conectare: Flanșă

Mod de conducere: Manual

Presiune nominală: 10 kg

Canal: Tip direct

Structura: supapă cu bilă fixă

Funcție: Utilizare industrială

Temperatura: Temperatură ridicată

Aplicație: Utilizare industrială, Utilizare industrială a apei, Utilizare casnică

Specificație: DN15-DN100

Standard: ANSI

Cod HS: 8481804090

0086 180 6712 3173 Contactaţi-ne
PREV：Supapă cu bilă cu flanșă PVDF DN15-300
NEXT：Supapă cu bilă cu flanșă CPVC DN15-300
  • Descriere
  • Informații suplimentare
  • Principalele caracteristici structurale

    1. Supapa cu bilă din seria plastică de inginerie adoptă FRPP, PVDF, CPVC, UPVC, PPH etc. plasticul termoplastic rezistent la coroziune care s-a format într-o singură turnare prin injecție și are o capacitate puternică de a rezista la coroziune.

    2. Sigiliu de încredere, cuplu mic de deschidere și închidere Cuplu de deschidere și închidere.

    3. Rezistență la fluide mici, deschide/închide rapid.

    4. Structură simplă, aspect frumos.

    Lista legată de temperatura aplicației

    Material Temperatura medie°C Material Temperatura medie°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

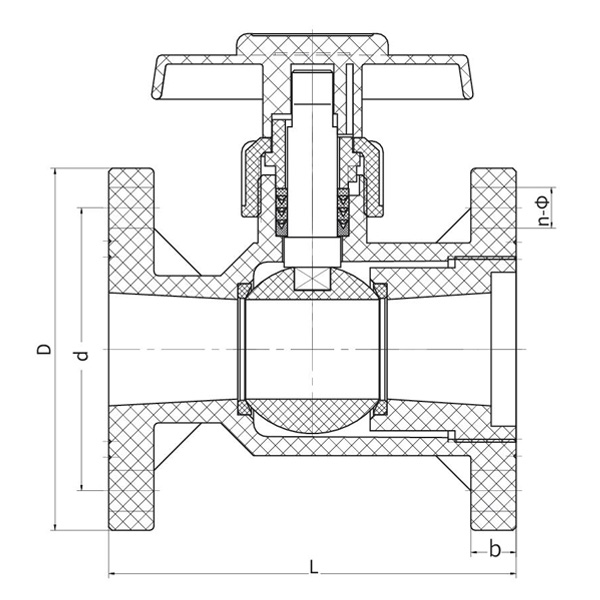

    Desen de detaliu al ansamblului supapei cu bilă de formă corporală

    Tabelul Materialului Piesei

    Nu. Nume Material
    1 Mâner Aliaj de aluminiu
    2 Piuliță de reținere FRPP、PVDF、UPVC、CPVC、PPH
    3 Priză interioară FRPP、PVDF、UPVC、CPVC、PPH
    4 Tulpina FRPP、PVDF、UPVC、CPVC、PPH
    5 Sigiliu de tulpină PTFE
    6 Minge sigilată PTFE
    7 Sigilați scaunul FRPP、PVDF、UPVC、CPVC、PPH
    8 minge FRPP、PVDF、UPVC、CPVC、PPH
    9 Corp FRPP、PVDF、UPVC、CPVC、PPH

    Lista de dimensiuni

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25

Urmăriți prezentarea generală
Supapă cu bilă cu flanșă UPVC DN15-300

Să-ți duci visul în lume Calitatea este viață

Suntem o companie lider în acest domeniu, oferim soluții specifice fiecărui client
O supapă cu bilă este un tip de supapă care utilizează o bilă goală, perforată și pivotantă pentru a controla fluxul unui fluid sau gaz. Bila este de obicei realizată din metal și are o gaură găurită prin ea, care se aliniază cu fluxul de fluid atunci când supapa este deschisă și este perpendiculară pe flux când supapa este închisă. Supapele cu bilă sunt adesea folosite în medii industriale, precum și în instalații sanitare și conducte de gaze naturale. Sunt ușor de operat și pot fi utilizate atât pentru controlul pornit/oprit, cât și în scopuri de accelerare. Olezajul complet și alezajul redus sunt cele două tipuri comune de supape cu bilă.
Supape cu bilă, supape cu bilă cu flanșă și supape cu bilă cu angrenaj melcat sunt toate tipurile de robinete cu bilă care sunt utilizate pentru aplicații specifice.
O supapă cu bilă cu priză este un tip de supapă cu bilă care are o conexiune priză. Ocest tip de conexiune este utilizat în mod obișnuit pentru țevi cu diametru mai mic și permite instalarea și îndepărtarea ușoară a supapei.
A robinet cu bilă cu flanșă este un tip de robinet cu bilă care are o conexiune cu flanșă. Acest tip de conexiune este utilizat în mod obișnuit pentru țevi cu diametru mai mare și permite instalarea și îndepărtarea ușoară a supapei. De asemenea, permite o etanșare mai bună și poate face față unei presiuni și temperaturi mai mari în comparație cu conexiunea la priză.
A supapă cu bilă cu angrenaj melcat este un tip de supapă cu bilă care este acționată de o transmisie cu angrenaj melcat. Acest lucru permite controlul precis al poziției supapei și este utilizat în mod obișnuit în aplicațiile în care controlul precis este important, cum ar fi controlul proceselor industriale. Antrenarea angrenajului melcat poate fi manual sau motorizat.
Toate aceste supape au o bilă în interior care se rotește pentru a controla fluxul de fluid prin țeavă și pot fi folosite pentru a opri sau regla fluxul de fluid sau gaz.
