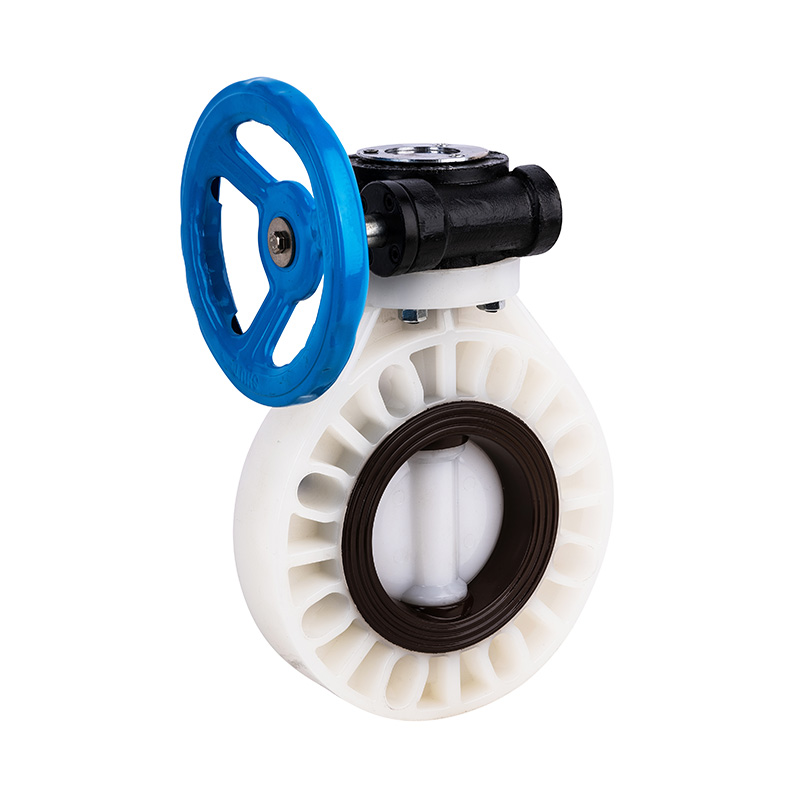

Supapă fluture PVDF D371X-10F DN40-1000 1-1/2"-30" ANSI Standard

Supapă fluture cu angrenaj melcat PVDF, etanșare moale, etanșată în centru, industrială și rezidențială, supapă cu mâner din plastic, standard ANSI
Mod de operare: Manual
Tip conexiune: Napolitana
Structura: Centru sigilat
Tip de etanșare: Sigilat elastic
Tijă: Standard
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -40~150°C
Material suprafață de etanșare: etanșare moale
Aplicație: Utilizare industrială, Utilizare pentru tratarea apei
Material tijă: oțel, oțel inoxidabil
Marca: KXPV
Specificație: DN40–1000
Origine: Zhejiang, Ningbo

Caracteristici structurale ale produsului
1. Supapa este compactă și ușoară, ușor de dezasamblat și întreținut și poate fi instalată în orice poziție.
2. Structură simplă și compactă cu cuplu de operare scăzută, permițând o rotație rapidă de 90° pentru deschidere rapidă.
3. Caracteristici de curgere liniară cu performanțe excelente de reglare

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

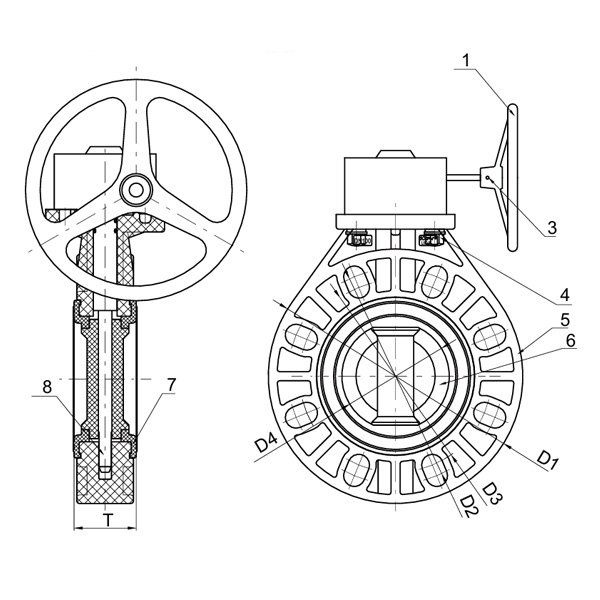

Tabelul Materialului Piesei

Nu. Număr Material Cant.
PVC-C PVC-U PVDF PPH FRPP
1 roată Materiale altele 1
2 Unelte melcate Materiale altele 1
3 Pin Oțel 1
4 Cupa cu nuci FRPP PPH FRPP 4
5 Corpul PVC-C PVC-U PVDF PPH FRPP 1
6 Disc PVC-C PVC-U PVDF PPH FRPP 1
7 Cauciuc de etanșare FPM EPDM FPM EPDM 1
8 Tulpina Oțel 1

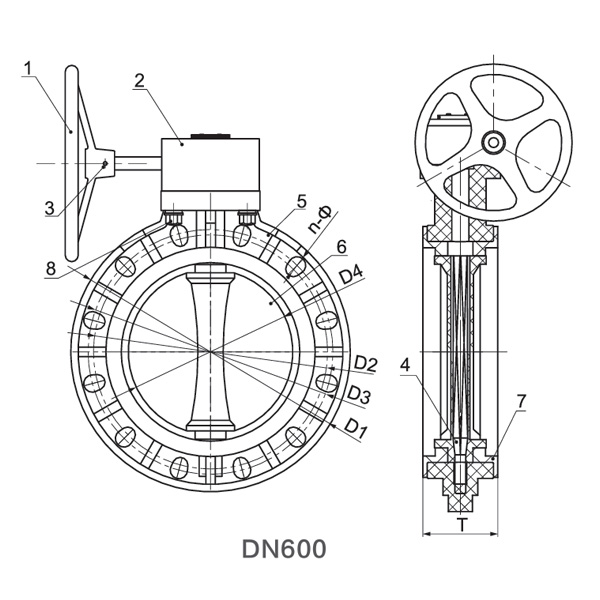

Nu. Număr Material Cant.
PVC-C PVC-U PVDF PPH FRPP
1 roată fontă/material din altele 1
2 Unelte melcate fontă/material din altele 1
3 Pin Oțel 1
4 Tulpina Oțel 1
5 Corpul PVC-C PVC-U PVDF PPH FRPP 1
6 Disc PVC-C PVC-U PVDF PPH FRPP 1
7 Cauciuc de etanșare FPM EPDM FPM EPDM 1
8 Cupa cu nuci FRPP PVDF PPH FRPP 4

Nu. Număr Material Cant.
1 roată fontă 1
2 Unelte melcate fontă 1
3 Pin Oțel 1
4 Tulpina Oțel 1
5 Corpul FRPP 1
6 Disc FRPP 1
7 Cauciuc de etanșare EPDM 1

Lista de dimensiuni

Caietul de sarcini D1(mm) D2(mm) D3(mm) D4 (mm) T(mm) n-Φ(mm)
1½"(40) 148 96 110 41.5 39 4-Φ19*25
2"(50) 162 108 125 48.5 43 4-Φ19*26
2½"(65) 180 128 145 63 45 4-Φ19*26
3"(80) 196 148 160 75.5 45 8-Φ19*24
4"(100) 225 168 191 95 56.5 8-Φ19*29
5"(125) 255 200 216 120 65 8-Φ23*31
6"(150) 285 225 241 143.5 75 8-Φ23*31
8"(200) 340 280 299 195 85 8-Φ23*32
JIS:12-Φ23*27

Caietul de sarcini D1(mm) D2(mm) D3(mm) D4 (mm) T(mm) n-Φ(mm)
10"(250) 423 350 366 245.5 110 12-Φ23*32
12"(300) 495 400 436 291.5 115 12-Φ23*32
14"(350) 555 460 470 340 127 16-Φ22
12-Φ29
16"(400) 607 515 540 399 140 16-Φ23*45
18"(450) 645 565 583 446 150 20-Φ28,5
16-Φ34,5
20"(500) 708 615 640 494 150 20-Φ26*41
24"(600) 820 725 750 570 170 20-Φ35*47
