Specificații pompe PVDF și FRPP |
Fabrica noastră este specializată în producția a patru serii (FV, FP, FVZ, FPZ) din cele patru serii (FV, FP, FVZ, FPZ) de pompe centrifuge PVDF și FRPP și pompa cu autoamorsare. Pompa PVDF este potrivită pentru acid puternic, oxidant puternic, halogen, hidrocarburi aromatice, medii chimice cum ar fi grăsimi, solvenți clorurati, temperatură practică până la -40 ° C la 140 ° C. Pompa FRPP este potrivită pentru săruri puternice alcaline, acide și alcaline și derivații săi în mod obișnuit. Pentru acționarea pompei secundare, motorul general de economisire a energiei de tip Y, iar temperatura de funcționare este de -40 ° C - 90 ° C. Motorul rezistent la explozie este furnizat numai Cu cerințe speciale pentru debit, ridicare, viteză de rotație și putere, fabrica noastră poate oferi servicii tehnice pentru a satisface cerințele clientului
TIP POMPĂ |
Graficul debit al pompei centrifuge/pompei cu autoamorsare |
Întreținere instalație |
Pompa centrifuga |
Tip de conexiune arbore Desen de detaliu ansamblu pompă centrifugă
Tabelul Materialului Piesei |
Nu. | Nume | Material |
1 | Inel | EPDM, FPM |
2 | Corpul pompei | FRPP, PVDF |
3 | Inel | EPDM,FPM |
4 | Inel | EPDM,FPM |
5 | Capac de apă de răcire | Oţel |
6 | Stud cu două capete | Oțel, oțel care nu colorează |
7 | Dop pentru gaura de ulei | FRPP |
8 | Axa de transport | Oţel |
9 | Cuplare | Fontă |
10 | Placa cu data | Aluminiu |
11 | Suppot | FRPP/Fontă PVDF/Fontă |
12 | Etanșarea mecanică se mișcă | Sic |
13 | Coola capacul | FRPP |
14 | Legătură statică de etanșare mecanică | Sic |
15 | Acoperi | FRPP, PVDF |
16 | Film de sigiliu | EPDM, FPM |
17 | Rotor | FRPP/ Oțel PVDF Oțel |
18 | Corpul pompei | FRPP, PVDF |
19 | Corpul pompei | FRPP, PVDF |
Pompa centrifuga Fpv |

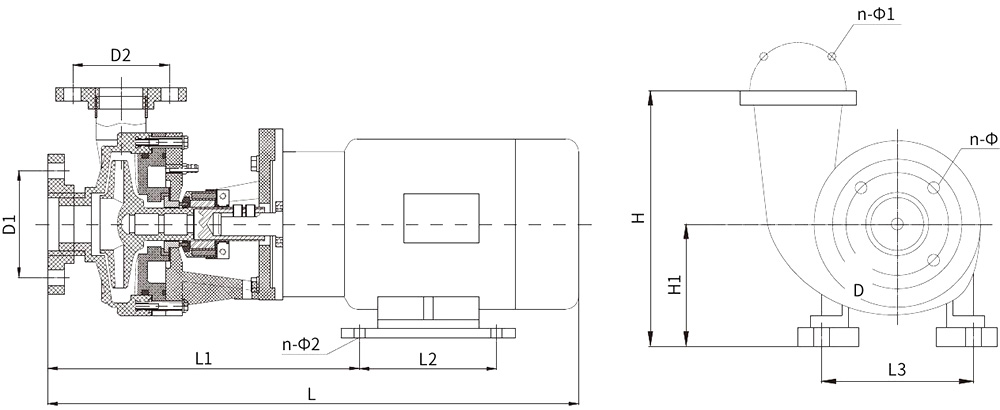

LISTA DIMENSIUNI UNITATE:mm
Tip/ | | | | |||||||||||
L | L1 | L2 | B1 | B2 | H | H1 | 4-Φ | D1 | n-Φ2 | D2 | n-Φ1 | |||
40F | p | (D)-25 | 830 | 185 | 415 | 245 | 340 | 310 | 170 | 4-16 | 110 | 4-18 | 100 | 4-18 |
v | ||||||||||||||
50F | p | (D)-28 | 840 | 300 | 430 | 250 | 340 | 322 | 170 | 4-16 | 125 | 4-18 | 110 | 4-18 |
v | ||||||||||||||
65F | p | (D)-26 | 850 | 295 | 430 | 250 | 340 | 345 | 182 | 4-16 | 145 | 4-18 | 125 | 4-18 |
v | ||||||||||||||
80F | p | (D)-30 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
v | ||||||||||||||
80F | p | (D)-32 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
v | ||||||||||||||
100F | p | (D)-20 | 1140 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
v | ||||||||||||||
100F | p | (D)-32 | 1200 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
v |
