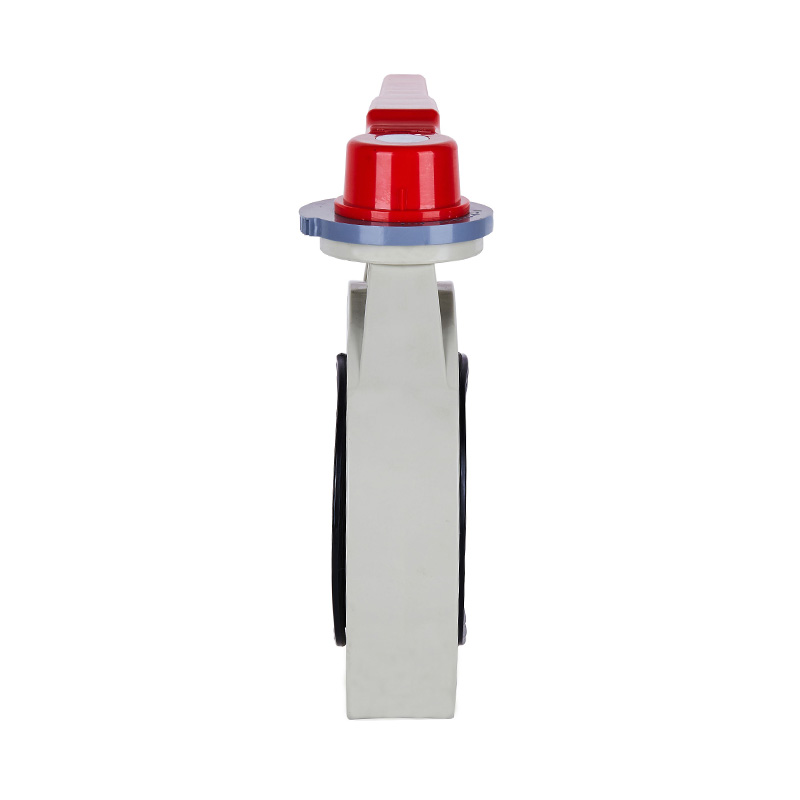

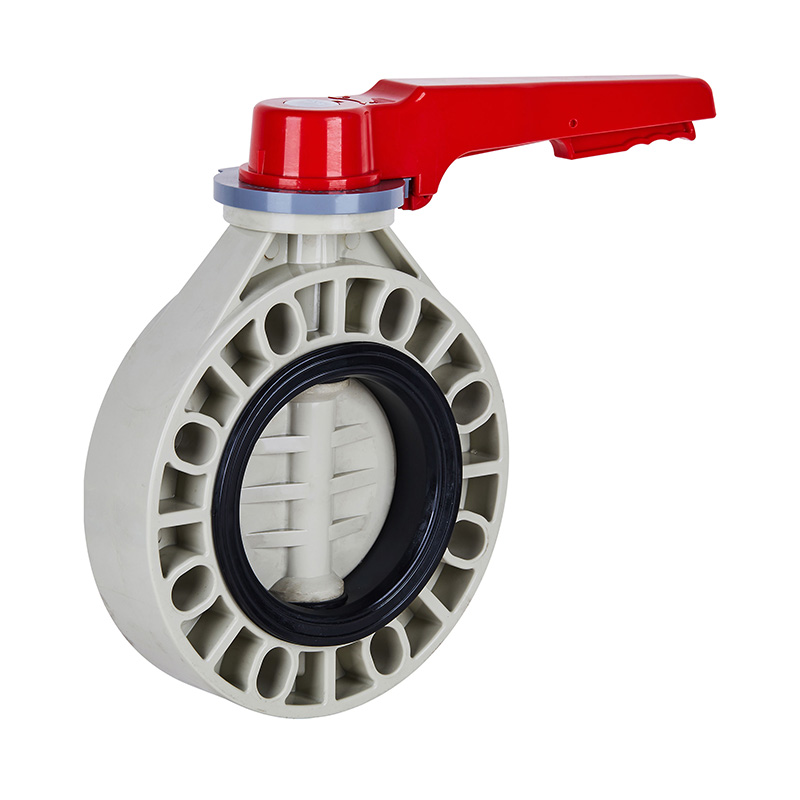

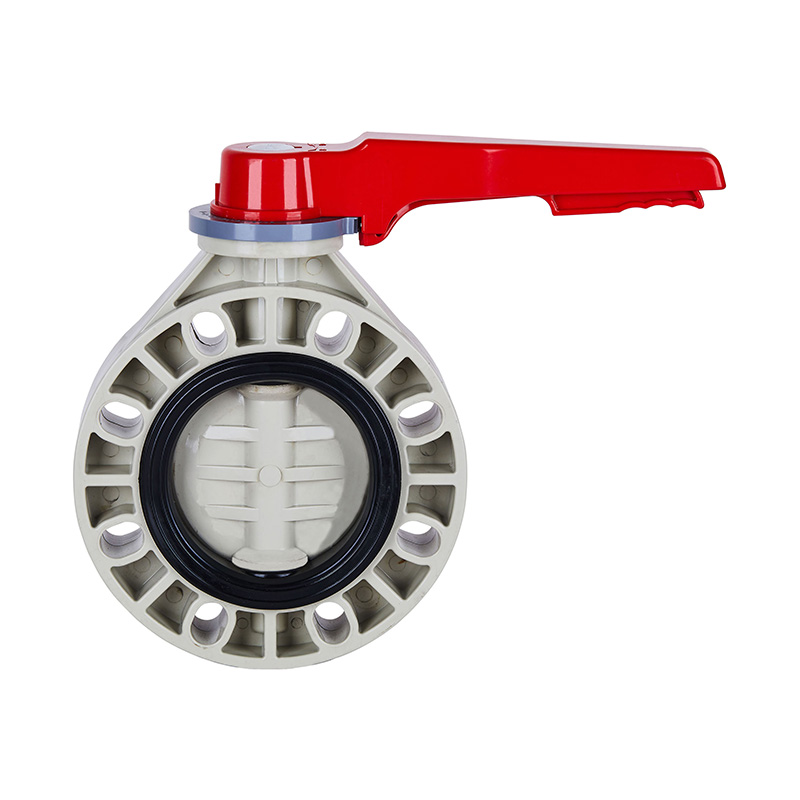

PPH D71X-10S Vană fluture cu mâner DN15-200 GB Standard

Supapă fluture roată de mână PPH etanșare centrală manuală etanșare moale DN15-200 supapă mâner cu pârghie din plastic industrial și de uz casnic
Mod de conducere: manual
Formă de conectare: Wafer
Structura: Etanșare centrală
Tip de etanșare: Sigilat forțat
Tijă de supapă: obișnuită
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -20~110°C
Materialul suprafeței de etanșare: etanșat moale
Aplicație: Utilizare industrială, Utilizare industrială a apei
Tijă supapă: oțel, oțel inoxidabil
Marca comercială: KXPV
Specificatii: DN15-200
Origine: Ningbo, Zhejiang

Caracteristici structurale ale produsului
1. Supapa este mică și ușoară, ușor de dezasamblat și reparat și poate fi instalată în orice poziție.
2. Structura este simplă și compactă, iar cuplul de operare este mic, iar rotația de 90 ° este deschisă rapid.
3. Caracteristicile de curgere tind să fie drepte, iar performanța de reglare este bună.
Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabelul Materialului Piesei

Nu.

Număr

Material

1

Cap de mâner

Materiale altele

2

Piuliță hexagonală

Oțel, oțel inoxidabil

3

Mâner

Materiale altele

4

Tulpina

Oțel, oțel inoxidabil

5

Primavara

Oțel

6

Reglați placă de poziție

Materiale altele

7

Pin

Oțel

8

Tija de localizare

Materiale altele

9

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Cauciuc de etanșare

EPDM,FPM

11

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

Desen de detaliu al ansamblului supapei fluture

Tabelul Materialului Piesei

NU.

Numele pieselor

Material

Cant.

1

Mâner

Materiale altele

1

2

Tija de localizare

Materiale altele

1

3

Placa de pozitionare

Materiale altele

1

4

Cupa cu nuci

FRPP

4

5

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Cauciuc de etanșare

EPDM, FPM

1

8

Tulpina

Oțel, oțel inoxidabil

1

9

Pin

Materiale altele

1

Lista de dimensiuni

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
