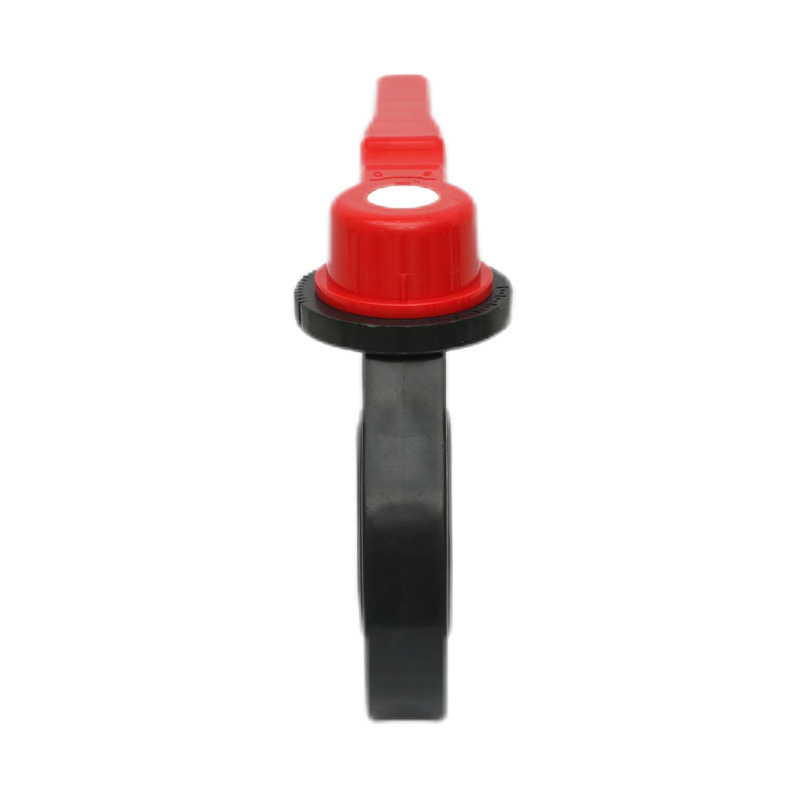

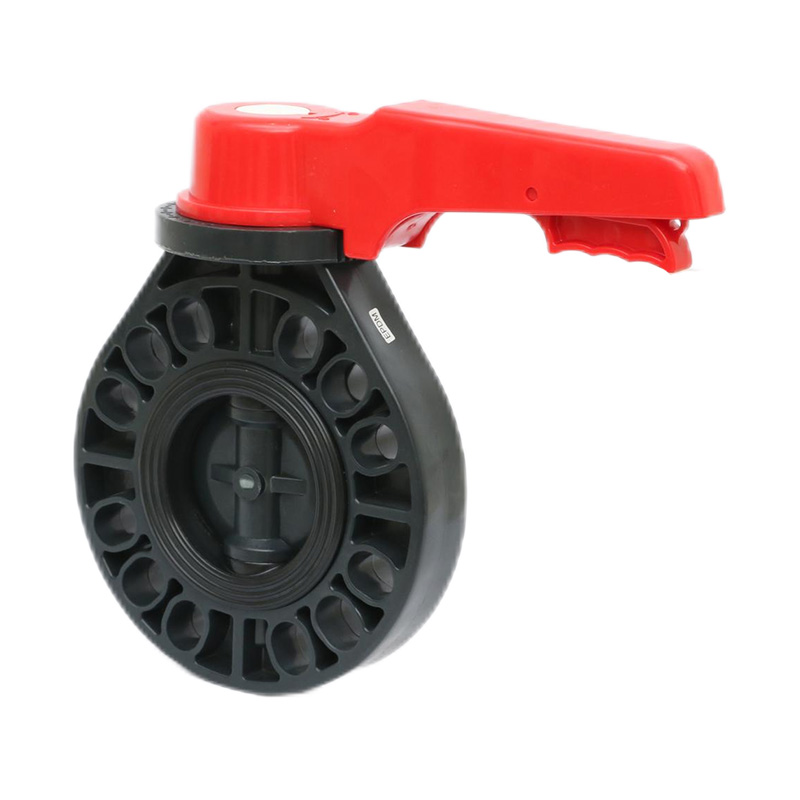

Supapă fluture tip roată de mână FRPP D71X-10S DN15-200 15A-200A JIS Standard

Supapă fluture cu roată de mână FRPP, manuală, etanșare centrală, etanșare moale DN15-200, supapă cu mâner din plastic industrial și rezidențial, standard JIS
Sursa de alimentare: Manual
Tip conexiune: Wafer
Structură: Garnitură centrală
Tip de etanșare: etanșare forțată
Tijă: Standard
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -20~120°C
Material suprafață de etanșare: etanșare moale
Aplicație: uz industrial, utilizare în industria apei
Material tijă: oțel, oțel inoxidabil
Marca: KXPV
Specificație: DN15-200
Origine: Zhejiang, Ningbo

Caracteristici structurale ale produsului
1. Supapa este compactă și ușoară, ușor de dezasamblat și întreținut și poate fi instalată în orice poziție.
2. Structură simplă și compactă cu cuplu de operare scăzut, permițând o rotație rapidă de 90° pentru deschidere rapidă.
3. Caracteristici de curgere liniară cu performanțe excelente de reglare
Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabelul Materialului Piesei

Nu.

Nume

Material

1

Cap de mâner

Material aliaj

2

Piuliță hexagonală

Oțel, oțel inoxidabil

3

Mâner

Material aliaj

4

Tulpina

Oțel, oțel inoxidabil

5

Primavara

Oțel

6

Reglați placa de poziționare

Material aliaj

7

Pin

Oțel

8

Tija de localizare

Material aliaj

9

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Cauciuc de etanșare

EPDM,FPM

11

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

Desen de detaliu al ansamblului supapei fluture

Tabelul Materialului Piesei

NU.

Numele pieselor

Material

Cant.

1

Mâner

Material aliaj

1

2

Tija de localizare

Material aliaj

1

3

Placa de pozitionare

Material aliaj

1

4

Cupa cu nuci

FRPP

4

5

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Cauciuc de etanșare

EPDM, FPM

1

8

Tulpina

Oțel, oțel inoxidabil

1

9

Pin

Oțel

1

Lista de dimensiuni

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 inchi) 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
