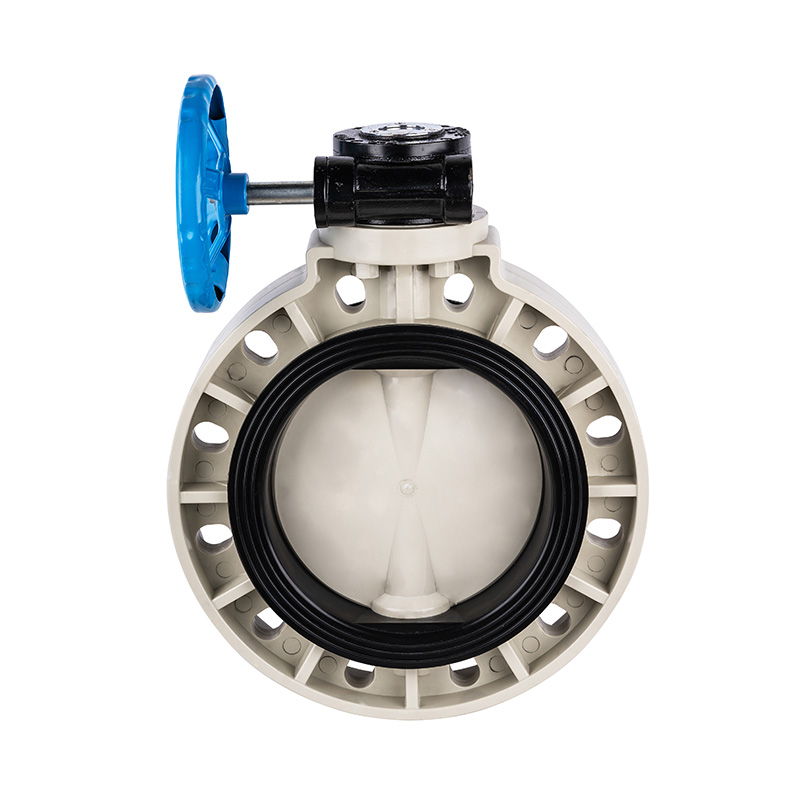

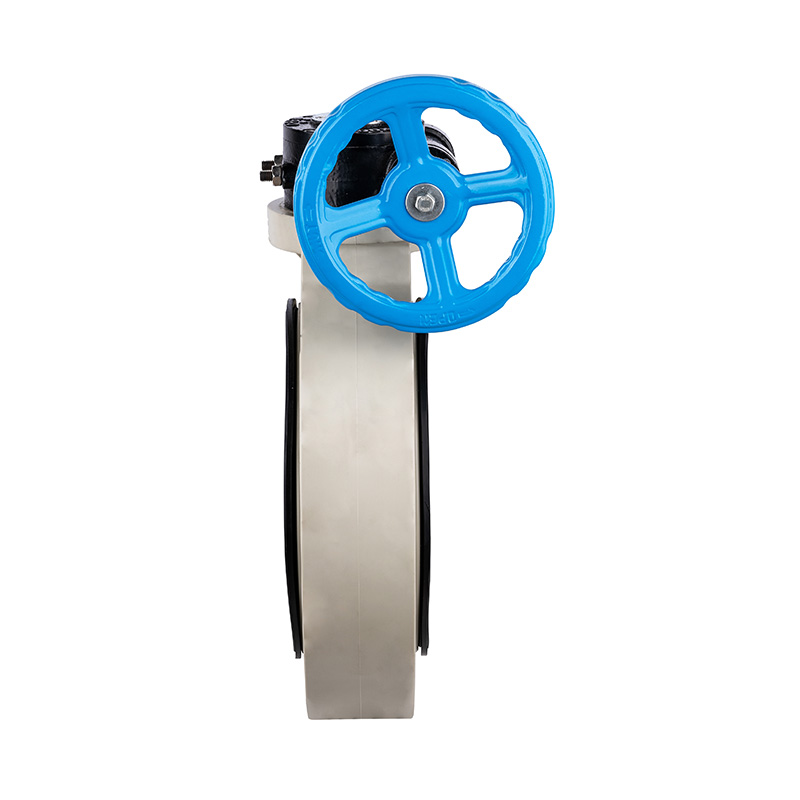

PPH D371X-10S Supapă fluture cu angrenaj melcat DN32-1000 GB Standard

Supapă fluture cu angrenaj melcat PPH etanșare centrală manuală etanșare moale DN32-1000 supapă mâner cu pârghie din plastic industrial și de uz casnic
Mod de conducere: manual
Formă de conectare: Wafer
Structura: Etanșare centrală
Tip de etanșare: Sigilat forțat
Tijă de supapă: obișnuită
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -20~110°C
Materialul suprafeței de etanșare: etanșat moale
Aplicație: utilizare industrială, utilizare industrială a apei
Tijă supapă: oțel, oțel inoxidabil
Marca comercială: KXPV
Specificatii: DN32-1000
Origine: Ningbo, Zhejiang

Caracteristici structurale ale produsului
1. Supapa este mică și ușoară, ușor de dezasamblat și reparat și poate fi instalată în orice poziție.
2. Structura este simplă și compactă, iar cuplul de operare este mic, iar rotația de 90 ° este deschisă rapid.
3. Caracteristicile de curgere tind să fie drepte, iar performanța de reglare este bună.

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabelul Materialului Piesei

Nu.

Număr

Material

1

roată fontă, altele de aluminiu

2

Ursul cu roți melcat Oțel

3

eupate de date Aluminiu

4

Șurub hexagonal Oțel,Stainless Steel

5

Capac angrenaj melcat fontă, altele de aluminiu

6

Unelte melcate fontă, altele de aluminiu

7

Surub de limitare Oțel,Stainless Steel

8

Tulpina Oțel,Stainless Steel

9

Stud cu două capete Oțel,Stainless Steel

10

Piuliță hexagonală Oțel,Stainless Steel

11

Cauciuc de etanșare EPDM,FPM
12 Placă de supapă FRPP, PVDF, PVC-C, PVC-U, PPH
13 Corpul FRPP, PVDF, PVC-C, PVC-U, PPH

Desen de detaliu al ansamblului supapei fluture tip angrenaj melcat

Tabelul Materialului Piesei

NU.

Numele pieselor

Material

Cant.

1

roată fontă

1

2

Unelte melcate fontă

1

3

Pin Oțel

1

4

Cupa cu nuci FRPP

4

5

Corpul FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Placă de supapă FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Cauciuc de etanșare EPDM, FPM

1

8

Tulpina Oțel,Stainless Steel

1

Lista de dimensiuni

DN(mm) D1 D2 D3 T n-Φ
GB JeuS ANSI GB JeuS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JeuS ANSI GB JeuS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33.5
