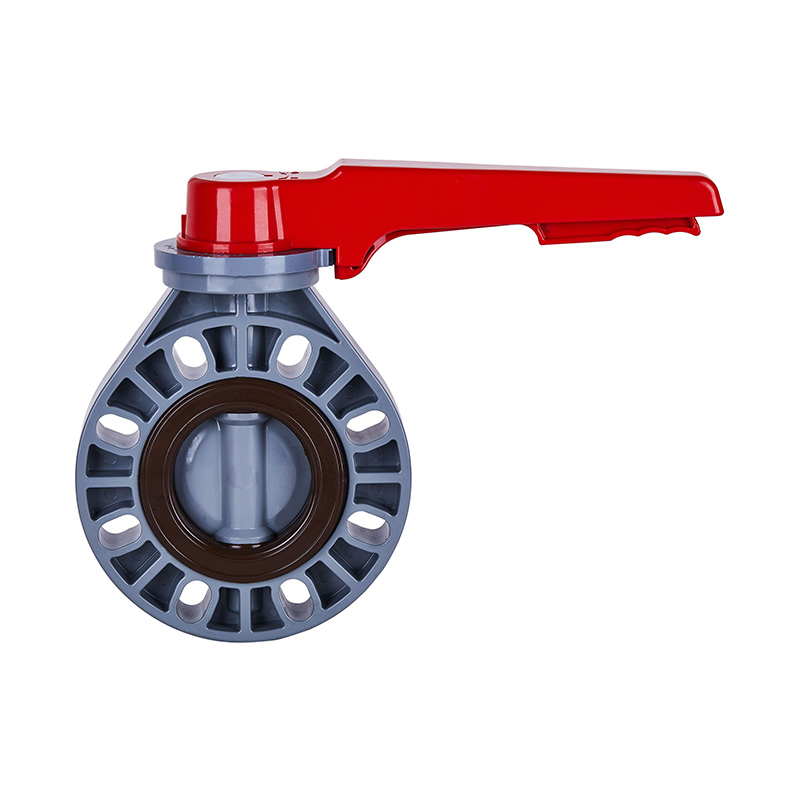

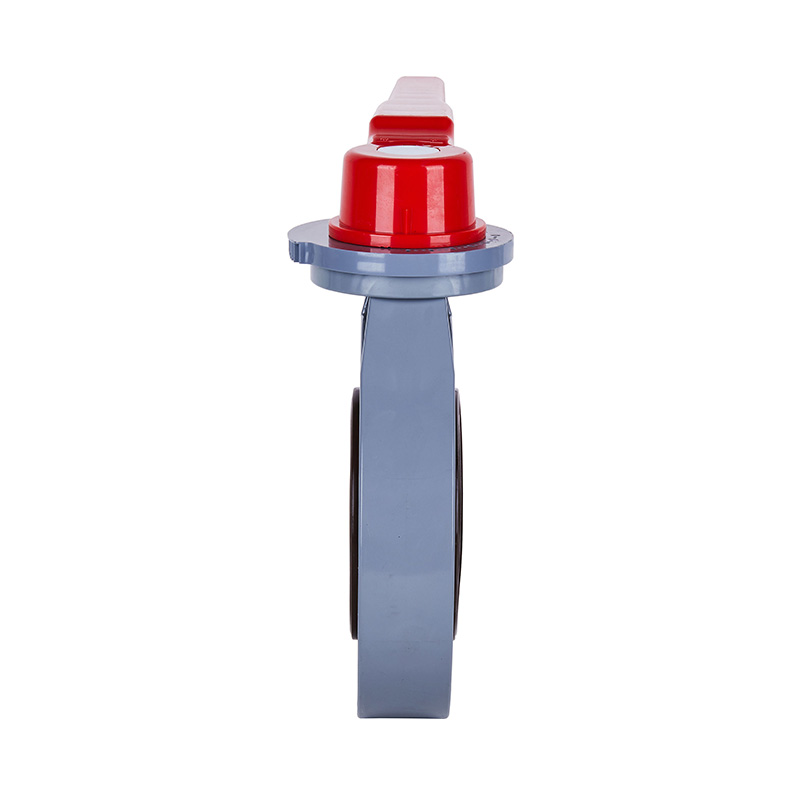

Supapă fluture cu mâner PVC-C D71X-10V DN15-200 15A-200A Standard JIS

Supapă fluture manuală PVC-C personalizată nouă cu ax DN15-200, gri, standard DIN JIS ANSI, supapă din plastic cu capăt cu flanșă de 4 inci, standard JIS
Număr de marcă: KXPV
Model: D71X-10V
Aplicație: generală
Material: plastic
Culoare: gri, negru, roșu
Temperatura medie: ridicată, medie
Presiune: medie
Sursa de alimentare: Manual
Mediu: acid
Dimensiunea portului: DN15-200
Structura: Fluture
Material caroseria: PVC-C
Conexiune: Capăt cu flanșă
Standard: GB/T27725
Utilizare: industriala
Temperatura de lucru: -20~95°C
Timp de livrare: 7 zile
Cantitate minima de comanda: 1 bucata

Clasa de presiune: 1.0Mpa(10bar)

Caracteristici structurale ale produsului
1. Supapa este compactă și ușoară, ușor de dezasamblat și întreținut și poate fi instalată în orice poziție.
2. Structură simplă și compactă cu cuplu de operare scăzută, permițând o rotație rapidă de 90° pentru deschidere rapidă.
3. Caracteristici de curgere liniară cu performanțe excelente de reglare
Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabelul Materialului Piesei

Nu.

Număr

Material

1

Cap de mâner

Materiale altele

2

Piuliță hexagonală

Oțel, oțel inoxidabil

3

Mâner

Materiale altele

4

Tulpina

Oțel, oțel inoxidabil

5

Primavara

Oțel

6

Reglați placă de poziție

Materiale altele

7

Pin

Oțel

8

Tija de localizare

Materiale altele

9

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Cauciuc de etanșare

EPDM,FPM

11

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

Desen de detaliu al ansamblului supapei fluture

Tabelul Materialului Piesei

NU.

Numele pieselor

Material

Cant.

1

Mâner

Materiale altele

1

2

Tija de localizare

Materiale altele

1

3

Placa de pozitionare

Materiale altele

1

4

Cupa cu nuci

FRPP

4

5

Corpul

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Cauciuc de etanșare

EPDM, FPM

1

8

Tulpina

Oțel, oțel inoxidabil

1

9

Pin

Oțel

1

Lista de dimensiuni

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 inchi) 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
