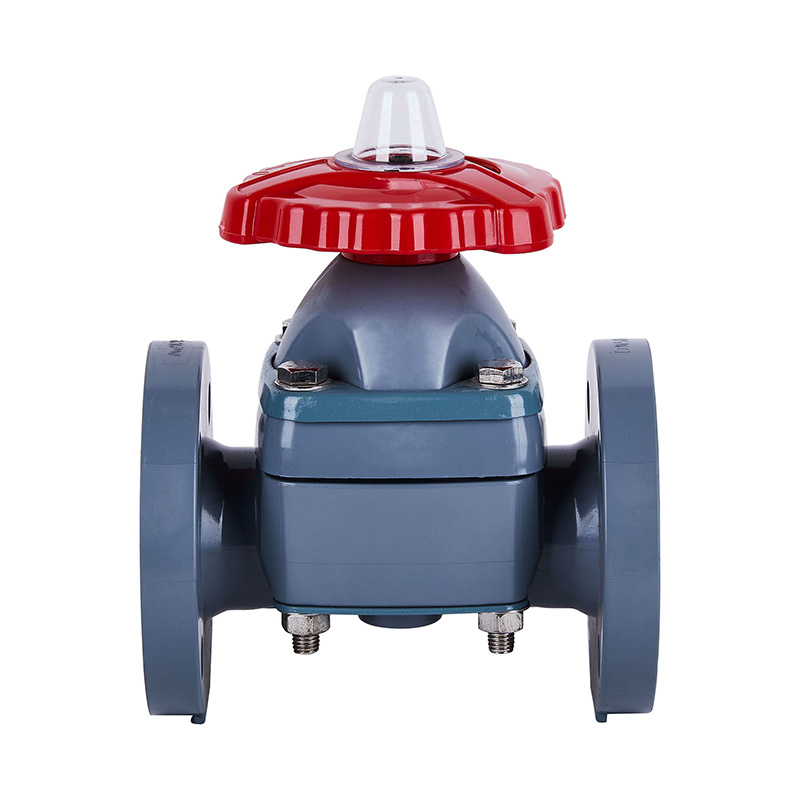

Supapă cu membrană cu flanșă PVC-C G41F-10VDN20, DN32-150 20A, 32A-150A Standard JIS

Supapă manuală cu diafragmă cu flanșă PVC-C, ultra-durabilă, la temperatură înaltă, pentru fluide acide și alimentare cu apă, standard JIS
Nume produs: supapă cu diafragmă PVC-C
Culoare: Gri
Dimensiune: DN20-150
Model: G41F-10V
Aplicație: generală
Material: plastic
Temperatura medie: ridicată, medie
Presiune: medie
Sursa de alimentare: Manual
Mediu: acid
Dimensiunea portului: DN20-150
Structura: Diafragma
Conexiune: Capăt cu flanșă
Certificat: ISO9001
Mediu: acid
Clasa de presiune: 1.0Mpa(10bar)
Tip supapă: 1 cale
Etanșare: EPDM F46
Timp de livrare: 7 zile
Cantitate minima de comanda: 1 bucata

Caracteristici structurale ale produsului
1.Diafragma de etanșare este fabricată din F46 sau PFA, cu o rezistență la încovoiere de ≥120.000 de cicluri și rezistență la coroziune echivalentă cu F4.
2. Supapa adoptă o structură de ridicare cu șurub, cu un cuplu de operare scăzut și o stabilitate excelentă.

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃
Desen de detaliu al ansamblului supapei cu diafragmă
Nu. Nume Material
1 Limită de acoperire AS
2 Stud Oțel, oțel inoxidabil
3 Piuliță de reținere FRPP
4 Mașină de spălat FRPP
5 roată Material aliaj
6 Platon Oțel, oțel inoxidabil
7 Stud cu două capete și piuliță Oțel, oțel inoxidabil
8 Capota FRPP, PVDF, PVC-U, PVC-C, PPH
9 Jug Nut Otel, cupru Ht300
10 Tulpina Oțel, oțel inoxidabil
11 Disc fontă, FRPP, PVDF, PVC-U, PVC-C, PPH, oțel, oțel inoxidabil, C.I.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA
14 Corpul FRPP, PVDF, PVC-U, PVC-C, PPH
15 Platon Oțel, oțel inoxidabil

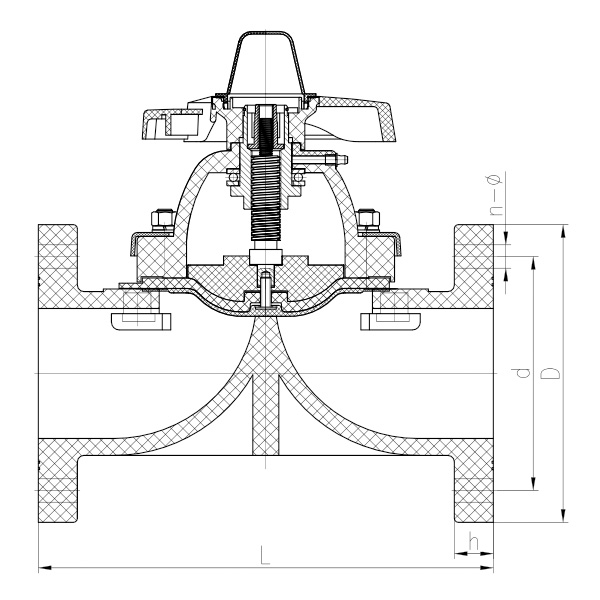

Lista de dimensiuni

DN (mm) D d L h n Ø
20(3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20,5
32(1 1/4") 135 100 160 20 4 19X20,5
40(1 1/2") 145 105 180 20 4 19X20,5
50(2") 160 120 210 21 4 19X20,5
65(2 1/2") 180 140 250 22 4 19X20,5
80(3") 195 150 280 22 8 19X20,5
100(4") 229 175 340 24 8 19X20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
