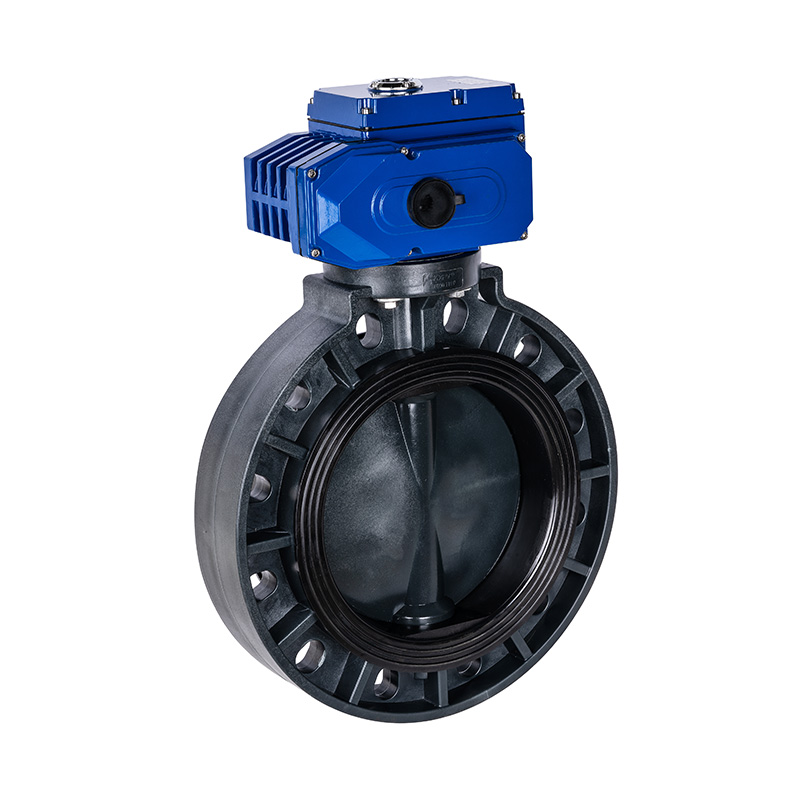

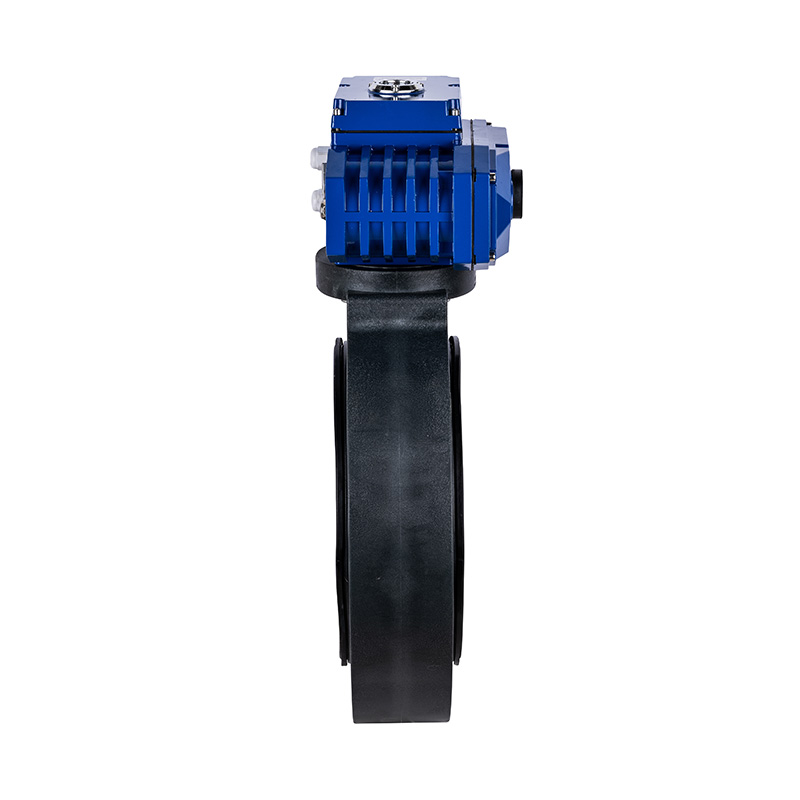

Supapă electrică fluture PVC-U D971X-10U DN32-1000 1-1/4"-30" Standard ANSI

Supapă fluture acționată electric PVC-U, etanșare centrală etanșare moale DN32-1000, supapă fluture din plastic industrială și rezidențială Standard ANSI
Mod de operare: Manual
Tip conexiune: Napolitana
Structură: Garnitură centrală
Tip de etanșare: etanșare forțată
Tijă: Standard
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -5~45°C
Material de etanșare: etanșare moale
Aplicație: uz industrial, utilizare în industria apei
Material tijă: oțel, oțel inoxidabil
Marca: KXPV
Dimensiune: DN32-1000
Origine: Zhejiang, Ningbo

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Caracteristici structurale ale produsului

1. Supapele fluture din seria plastică de inginerie sunt fabricate din FRPP, PVDF, PVC-C, PVC-U, PPH și alte materiale termoplastice rezistente la coroziune, turnate într-un singur proces de injecție, oferind o rezistență puternică la coroziune.
2. Cauciucul rezistent la coroziune este utilizat pentru a asigura performanța de etanșare a supapei, făcându-l potrivit pentru transportul mediilor cu vâscozitate ridicată.
3. Supapa are o structură simplă, cu o rotație de 90° pentru deschidere și închidere rapidă, instalare ușoară și performanță bună de reglare.
4. Actuatorul poate fi controlat de la distanță printr-un computer sau un centru de control, permițând supapei să regleze debitul și debitul mediului, făcând operarea mai convenabilă, eficientă și reducând costurile forței de muncă, asigurând în timp siguranța personală la fața locului.

Tabelul Materialului Piesei

Nu. Număr Material Cant.
CPVC UPVC PVDF PPH FRPP
1 Corpul CPVC UPVC PVDF PPH FRPP 1
2 Disc CPVC UPVC PVDF PPH FRPP 1
3 Cauciuc de etanșare FPM EPDM FPM EPDM 1
4 Tulpina Oțel 1

Lista de dimensiuni

Caietul de sarcini D1(mm) D2(mm) D3(mm) D4 (mm) T(mm) n-Φ(mm) YxY(mm) S(mm) d1 (mm) d2(mm) 4-Φ1 (mm)
1¼"(32) 140 106 89 33 35 4-Φ17 11x11 12 50 50 4-Φ7
1½"(40) 148 110 98 41.5 39 4-Φ19 14x14 12 72 68 4-Φ10
2"(50) 162 125 110 48.5 43 4-Φ19 14x14 12 72 68 4-Φ10
2½"(65) 180 145 130 63 45 4-Φ19 14x14 16 72 68 4-Φ10
3"(80) 198 160 150 75.5 45 8-Φ19 14x14 16 72 68 4-Φ10
4"(100) 225 191 170 95 56.5 8-Φ19 17x17 18 80 70 4-Φ10
5"(125) 255 216 200 120 65 8-Φ23 17x17 18 80 70 4-Φ10
6"(150) 285 241 225 143.5 75 8-Φ23 17x17 23 80 70 4-Φ10
8"(200) 340 299 295 195 85 8-Φ23 22x22 23 80 70 4-Φ10
10"(250) 423 366 350 245.5 110 12-Φ23x32 22x22 30 102 102 4-Φ12
12"(300) 495 436 400 291.5 115 12-Φ23x42 22x22 30 102 102 4-Φ12
14"(350) 555 470 460 340 127 16-Φ22 12-Φ29 22x22 35 102 102 4-Φ12
16"(400) 607 540 515 399 140 16-Φ23x45 27x27 35 140 140 4-Φ18
18"(450) 645 583 565 446 150 20-Φ28,5 16-Φ34,5 27x27 40 165 165 4-Φ22
20"(500) 708 640 615 494 150 20-Φ26x41 36x36 40 165 165 4-Φ22
24"(600) 820 750 725 570 170 20-Φ35x47 36x36 40 254 254 4-Φ22
