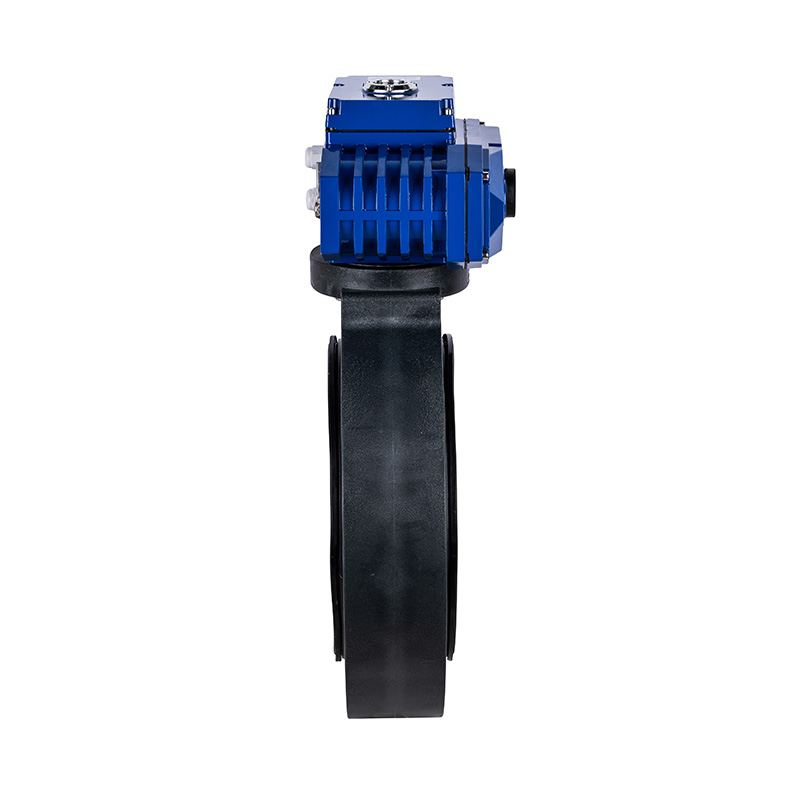

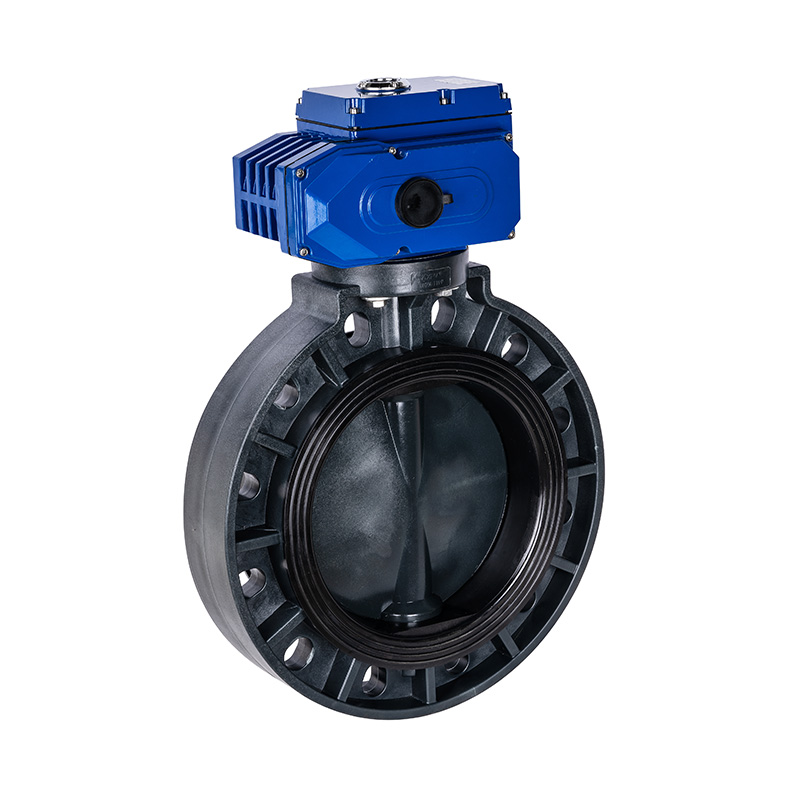

Supapă electrică fluture PVC-U D971X-10U DN40-1000 40A-1000A JIS Standard

Supapă fluture automată electrică PVC-U, garnitură moale cu garnitură centrală, DN40-1000, supapă din plastic industrială și de uz casnic, standard JIS
Sursa de alimentare: electrica
Tip conexiune: Napolitana
Structură: Garnitură centrală
Tip de etanșare: etanșare forțată
Tijă: Standard
Clasa de presiune: 1.0Mpa(10bar)
Temperatura de lucru: -5~45°C
Material suprafață de etanșare: etanșare moale
Aplicație: uz industrial, utilizare în industria apei
Material tijă: oțel, oțel inoxidabil
Marca: KXPV
Specificație: DN40-1000
Origine: Zhejiang, Ningbo

Lista legată de temperatură a aplicației

Material Temperatura medie℃ Material Temperatura medie℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Caracteristici structurale ale produsului

1. Supapele fluture din seria plastică de inginerie sunt fabricate din FRPP, PVDF, PVC-C, PVC-U, PPH și alte materiale termoplastice rezistente la coroziune, turnate într-un singur proces de injecție, oferind o rezistență puternică la coroziune.
2. Cauciucul rezistent la coroziune este utilizat pentru a asigura performanța de etanșare a supapei, făcându-l potrivit pentru transportul mediilor cu vâscozitate ridicată.
3. Supapa are o structură simplă, cu o rotație de 90° pentru deschidere și închidere rapidă, instalare ușoară și performanță bună de reglare.
4. Actuatorul poate fi controlat de la distanță printr-un computer sau un centru de control, permițând supapei să regleze debitul și debitul mediului, făcând operarea mai convenabilă, eficientă și reducând costurile forței de muncă, asigurând în timp siguranța personală la fața locului.

Tabelul Materialului Piesei

Nu. Număr Material
1 Servomotor electric Aluminiu
2 Stud Oțel, oțel inoxidabil
3 Piuliță hexagonală Oțel SS, oțel
4 Corpul FRPP, PVDF, PVC-C, PVC-U, PPH
5 Cauciuc de etanșare EPDM,FPM
6 Placă de supapă FRPP, PVDF, PVC-C, PVC-U, PPH
7 Tulpina Oțel, oțel inoxidabil

Lista de dimensiuni

DN (mm) D1 D2 D3 L H n-ø
GB JIS ANSI GB JIS ANSI
40(1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 inchi) 340 295 290 11.75 201 85 600 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 650 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
00(16") 597 515 510 21.26 399 140 950 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 1050 20-ø26X28,5 20-ø26X28,5 16-ø32X34,5
500 (20 inchi) 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700 (28 inchi) 928 820 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 inchi) 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
600 (24 inchi) 815 725 730 29.53 570 170 1290 20-ø35X47,5 24-ø33 20-ø35X47,5
700 (28") 928 840 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800 (32') 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40') 1230 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
